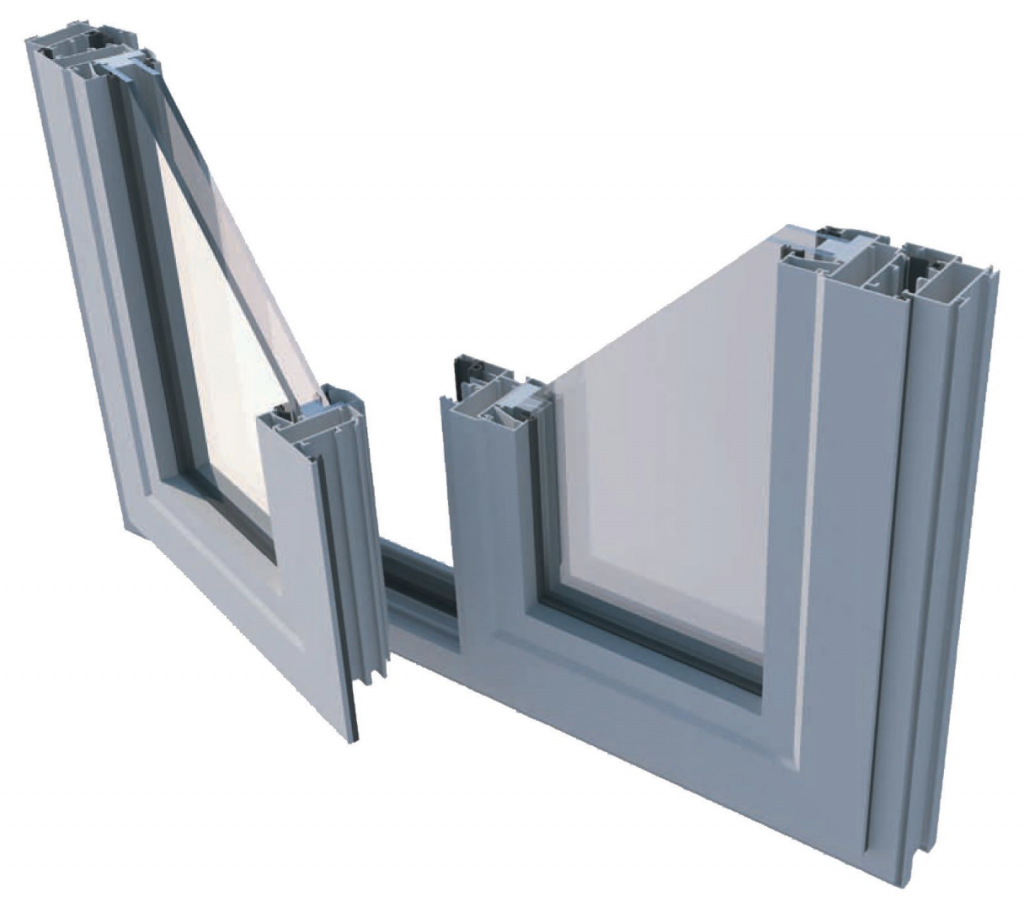

Frappe Florencia

Profilés et accessoires pour la fabrication des chassis à frappe fenêtre ou porte fenêtre.

Largeur du dormant 45mm, largeur de l’ouvrant 47mm, vitrage de 5mm à 30 mm, possibilité de de combinaison avec la série coulissante 600-700.

Concept du produit

Profilés en aluminium permettant la fabrication des châssis à frappe :

  • Fenêtre à la française 1 vantail
  • Fenêtre à la française double battante
  • Porte à la française 1 vantail
  • Porte à la française double battante
  • Fixe
  • Soufflet
  • Oscillo-battant
  • Châssis composé

Dormants

Tubulaire d’une base de 45mm avec la possibilité de clipper une bavette de 36,6mm et des couvres joints de 31,6mm ou 44mm

Ouvrants

Tubulaire de forme droite sur l’extérieur et arrondie sur l’intérieur. Leur largeur est de 52mm

Assemblage

  • Assemblage en coupe d’onglet, les dormants et les ouvrants au moyen d’équerres à pions.
  • Toutes les pièces d’assemblage sont en aluminium
  • Les coupes sont étanchées avec un produit de type « Sikaflex »

Remplissage

De 6 à 32mm, maintenu par 2 joints en EDPM et une par close clippé d’une hauteur de 20mm (fond de feuillure)

Etanchéité

L’étanchéité se fait par compression de 2 joints en EDPM lors de la fermeture, les 2 joints de battue tournants; Le joint froid central est positionné sur le dormant

Ferrage

  • Paumelles aluminium, axe inox, contre plaque de fixation inox, interchangeables sans démontage de l’ouvrant
  • Paumelles renforcées par de la fibre de verre pour les fenêtres et portes-fenêtres
  • Elles sont réversibles et se posent après assemblage des cadres, sur l’ouvrant et le dormant par contre cale permettant le réglage en hauteur

Verrouillage

  • Kit crémone fermeture haute et basse pour OF 1 ou 2 vantaux
  • Crémone à tourner réversible, le même pour les OF et les Oscillo-battants
  • Loqueteau pour vasistas sans usinage
  • Serrure multipoints pour les portes
